静态混合器在农业中应用的经济效益性

发布时间:2012/4/23

  由于机械活动部件的磨损及耐用问题,将不可避免地要加大经济投入,性价比就会降低,也影响了推广。

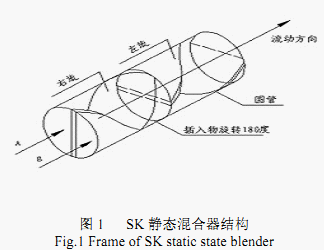

  综合上述各方面的条件,本研究中选用静态混合器装置来实现在线混合。静态混合器是依靠设备的特殊结构和流体的运动,使两种流体各自分散,彼此混合起来,达到良好的均匀混合效果,对于药剂类型比较繁多复杂的农药混合是理想装备,而且能在很宽的雷诺数范围内使用。国内静态混合器按其固定部件的结构不同分为五种类型:SV型(采用V型波纹片)、SL型(300角组合金属板)、 SK型(扭曲叶片)、 SX型(450角组合金属板)和SH型(双孔道及1800左、右旋单元),各有不同的适用范围。根据农药剂型的多样性,药液黏度范围广泛,本研究中选择SK型静态混合器。依据是SK型静态混合器采用扭曲叶片结构,扭曲叶片的形式适合于湍流混合,且适用于很宽的黏度范围,从能耗方面讲,扭曲型叶片也好于其它结构的。其理由是,随着流速的增大,在流动的断面方向会产生很多激烈的涡流和很强的剪切力。由于这种强大的剪切力的存在,故可有效地发生气液、液液、固液等的分散及液液、固液的溶解。静态混合器结构示意图如图 1。
  农药有四种剂型:乳化剂,乳油剂(通常用于微量喷雾),悬浮剂和溶剂,大部分是低粘度流体,而施药过程中药剂和水流几乎都是湍流状态下的流体,湍流状态下,SK 混合器的混合效果要好于其他静态混合器。依据混合器的选择依据,在保证延时要求和喷雾流量要求的基础上,混合器的长度选择 200mm,直径为 15mm,符合 L/D的选择要求。
